ASTM B209 - Aliminyòm ak Aliminyòm-Alyaj Fèy ak Plak
Ki sa ki ASTM B209?
ASTM B209(tit konplè:Espesifikasyon estanda pou aliminyòm ak aliminyòm -Alyaj Fèy ak Plak) se spesifikasyon ASTM Entènasyonal ki defini egzijans pou pwodwi aliminyòm plat -woule nan peyi Etazini ak lajman referans nan òf mondyal yo. Paj sa a eksplike sa estanda a kouvri, ki alyaj ak tanperaman ki aplike, ak ki jan li gen rapò ak estanda EN, JIS, ak Chinwa GB yo.
ASTM B209 / B209M fikse limit konpozisyon chimik -, deziyasyon tanperaman, minimòm pwopriyete mekanik-, tolerans dimansyon, ak règ enspeksyon pou aliminyòm ak aliminyòm-fèy, fèy bobin, epiplak. Sifiks "M" vle di valè yo eksprime nan inite metrik (SI); B209 ki pa -sfiks yo sèvi ak inite pous-liv. Tou de yo ekivalan dimansyon pou akizisyon.
ASTM B209 kouvriplat-woulepwodwi sèlman. Ba, baton, tib, ak fòm ekstride yo gouvène pa lòt espesifikasyon - pi souvanASTM B221(extrudé bar/baton/tib/pwofil) akASTM B211(trase ba/baton/fil). Pa site B209 pou fòm sa yo.
Dimansyon ak definisyon pwodwi yo
Estanda a distenge fòm pwodwi pa epesè:
Fèy- plat-woule pwodwi ak epesè jeneralmanMwens pase oswa egal a 6.35 mm (0.250 pous)ak lajè Pi gran pase oswa egal a 152 mm (6 pous).
Fèy mawonnen- fèy yo bay sou fòm bobin; menm anvlòp epesè kòm fèy.
Plak- plat-pwodwi woule ak epesèPi gran pase oswa egal a 6.35 mm (0.250 pous).
Epesè mezire omwen 25 mm (1 pous) nan nenpòt kwen. Tolerans lajè ak longè, plat, ak kondisyon kwen yo defini nan klas epesè ak lajè òdone.
Alyaj aliminyòm ki kouvri pa ASTM B209
Spesifikasyon an bay lis alyaj atravè seri 1xxx, 3xxx, 5xxx, 6xxx, ak 8xxx. Yo montre nòt ki pi souvan jwenn yo anba a.
| Seri | Nòt tipik nan B209 | Eleman prensipal alyaj | karaktè jeneral |
|---|---|---|---|
| 1xxx | 1050, 1060, 1100 | Pi gran pase oswa egal a 99.0% Al | Ekselan rezistans korozyon, fòmabilite segondè, fòs ki ba, bon konduktivite. |
| 3xxx | 3003, 3004, 3105 | Manganèz | Fòs modere, trè bon travayabilite; gwoup objektif travay-cheval jeneral-. |
| 5xxx | 5005, 5052, 5083, 5086, 5154, 5251, 5454, 5754 | Manyezyòm | Bon -a-fòs segondè, ekselan rezistans maren/korozyon, soude. |
| 6xxx | 6061, 6063 | Mg + Si | Chalè -tretabl; bon fòs ak soudabilite pou itilizasyon estriktirèl. |
| 8xxx | 8011, 8006 | Lòt (Fe, Si) | Cladding ak aplikasyon espesyal pou fèy/foil. |
Ekspòtasyon-nòt kontwòl:Gwo -fòs 2xxx- ak 7xxx-alyaj seri (pa egzanp 2024, 7075) yo kouvri anba doub -itilize ekspòtasyon-lis kontwòl Lachin nan. Ekspòtasyon yo, re-ekspòtasyon, oswa transfè yo mande pou yon lisans nan men Ministè Komès la; Konfime lisans anvan ou site nenpòt atik 2xxx/7xxx.
Kontakte enjenyè nou yo jodi a
Deziyasyon tanperaman nan ASTM B209
Yon "tanperaman" dekri kondisyon souch-redi oswa chalè-tretman an. ASTM B209 itilize sistèm tanperaman estanda ANSI H35.1:
O- rkwit (pi mou, duktilite maksimòm).
F- kòm-fabrike (pa gen okenn limit mekanik-pwopriyete).
H1x- souch-di sèlman (pa egzanp, H14, H18).
H2x- souch-fè tèt di apre sa pasyèlman rkwit.
H3x- souch-fè tèt di epi estabilize.
H4x- souch-fè tèt di epi li pentire/lake.
T6- chalè solisyon -trete ak atifisyèlman aje (itilize pou plak 6061).
Dezyèm chif la montre degre nan redi: H12 / H14 / H16 / H18 reprezante ogmante fòs; H22 / H24 / H26 / H28 se tan ki koresponn ki pasyèlman -rekwit ak pi bon duktilite.
Pwopriyete mekanik (minimòm endikasyon)
Tablo a bay lis tipikminimòmtensile (UTS) ak fòs sede ak elongasyon pa ASTM B209. Valè aktyèl yo sou yon Sètifika Tès Mill (MTC) gouvène chajman an; figi ki anba yo se pou konparezon klas yo, pa pou siy -konsepsyon.
| Alyaj - Tanperaman | UTS, MPa (min) | Sede, MPa (min) | Elongasyon, % (min) |
|---|---|---|---|
| 1100-O | 90 | 30 | 25 |
| 3003-O | 110 | 42 | 25 |
| 3003-H14 | 150 | 125 | 8 |
| 5052-O | 170 | 65 | 19 |
| 5052-H32 | 215 | 160 | 10 |
| 5083-O | 275 | 125 | 16 |
| 5083-H32 | 315 | 230 | 12 |
| 5754-H22 | 215 | 130 | 12 |
| 6061-T6 (plak) | 290 | 240 | 8 |
| 6063-T6 | 215 | 170 | 8 |
Tout valè ki anwo yo seminimòmpou tanperaman an deklare ak bracket epesè. Mens mezi souvan pote pi ba minimòm elongasyon; toujou li ranje tanperaman-ak-epesè sou MTC aktyèl la. GNEE bay materyèl ak EN 10204 3.1 MTC (enspeksyon 3.2 ak twazyèm-pati disponib sou demann).
Nòt konpozisyon chimik
B209 defini limit eleman strik pou chak alyaj. An tèm senp:
1xxx(1050, 1060, 1100): kontni aliminyòm minimòm 99.0%; prèske pa gen okenn alyaj entansyonèl.
3xxx(3003, 3004, 3105): Manganèz jiska ~ 1.2% (3004 tou ajoute ~ 1% Mg) pou fòs san yo pa pèdi fòmabilite.
5xxx(5052, 5083, 5754, 5454): mayezyòm 2.2-4.9%; 5083 se pi wo -Mg marin plak klas la.
6xxx(6061, 6063): mayezyòm + Silisyòm fòme Mg₂Si; chalè -tretabl nan T6.
8xxx(8011): fè- ak Silisyòm-balanse pou itilize CLADDING/FOIL.
Tolerans dimansyon
B209 tab tolerans epesè pa òdone epesè ak klas lajè. Pwen kle achtè yo ta dwe presize:
Epesè- bann ki pi sere pou fèy ki pi mens; tolerans plak etap pa epesè ak lajè.
Lajè / longè- plis tolerans pa dimansyon òdone; kare ak limit kamber aplike.
Flatness- espesifye pou plak; plat espesyal (egzanp, pou koupe lazè / plasma) ka dakò.
Bor- bor kare, taye oswa fann; dedye kalite kwen nan PO a.
Ekivalans ak estanda EN, JIS, ak GB
Pou kwa-kotasyon mache, kat-chif alyaj entènasyonal yo aliye jan sa a:
Etazini- ASTM B209 / B209M.
Ewòp- EN 485 (fèy) ak EN 573 (konpozisyon); deziyasyon EN AW-xxxx nan kat chif nan menm 4 chif.
Japon- JIS H4000 (fèy/plak) ak JIS H4040 (konpozisyon).
Lachin- GB/T 3880 (fèy/plak).
Enpòtan pou MTC yo:Pou kat -chif alyaj entènasyonal yo (3003, 5052, 6061, 6063, 6082, elatriye),GB/T 3880 adopte valè pwopriyete mekanik-ASTM B209 dirèkteman.. Se poutèt sa UTS yo ak seri rannman enprime sou yon MTC yo idantik anba ASTM B209, GB/T 3880, ak JIS H4000 pou alyaj sa yo - pa gen okenn diferans fòs kache ant estanda yo. (Sa a aplike pou alyaj plat-woule 1xxx–8xxx kat-chif; verifye nenpòt klas ki pa-nan lis oswa nasyonal-sèlman ka pa ka.)
Aplikasyon tipik pa alyaj
| Klas | Ki kote yo itilize li |
|---|---|
| 1050 / 1060 / 1100 | Ekipman chimik, taye dekoratif, istansil, echanjeur chalè, signalisation. |
| 3003 / 3004 | Twati, goutyè, tank depo, HVAC, fabwikasyon jeneral, ka kò stock (3004). |
| 5052 | Materyèl maren, patiraj elektwonik, panno machin, aparèy. |
| 5083 | Plak konstriksyon bato, veso presyon, tank kriyojenik, estrikti soude. |
| 5754 | Panno kò otomobil, planche, plak kraze, CLADDING achitekti. |

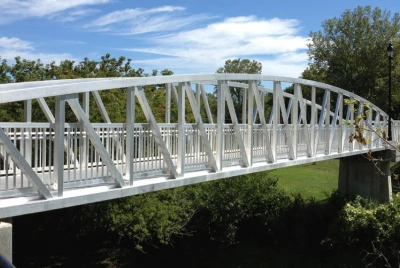

| 6061 | Plak estriktirèl, baz machin, pon, ankadreman, jeni jeneral. |
| 8011 | Cladding, fin stock, konvèsyon FOIL alimentation. |
Sourcing ak dokimantasyon
Lè w mande materyèl ASTM B209 nan men GNEE, chak chajman apiye pa:

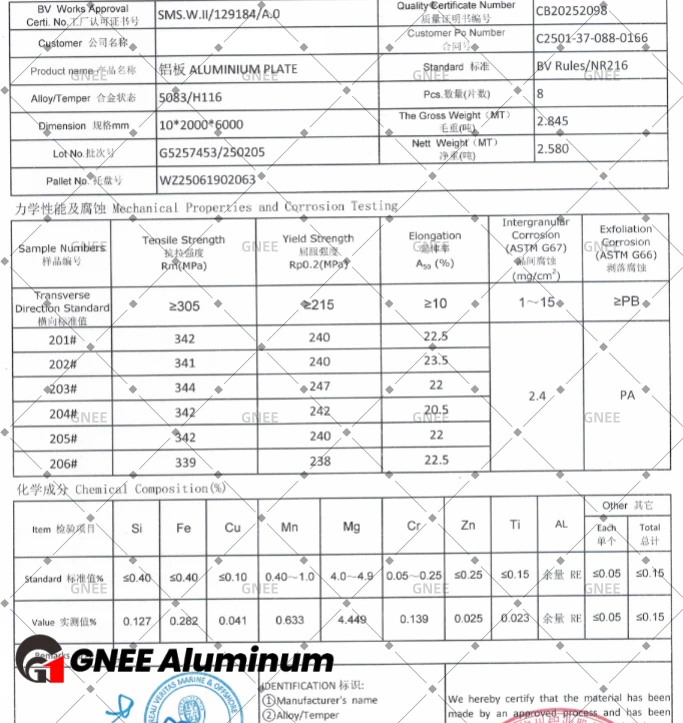

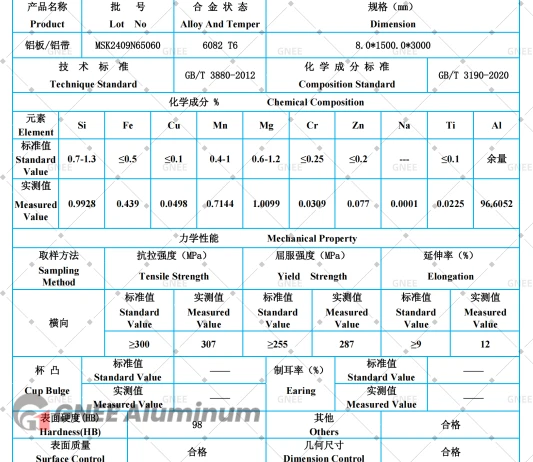

Sètifika Tès Millnan EN 10204 3.1 (3.2 ak twazyèm pati -enspeksyon ranje sou demann).
Orijin, nimewo chalè/anpil, ak lekti konplè mekanik + chimik ki ka trase nan bobin/plak la.
MOQ fleksib ak ti esè sipòte; tan plon estanda15-30 jou.

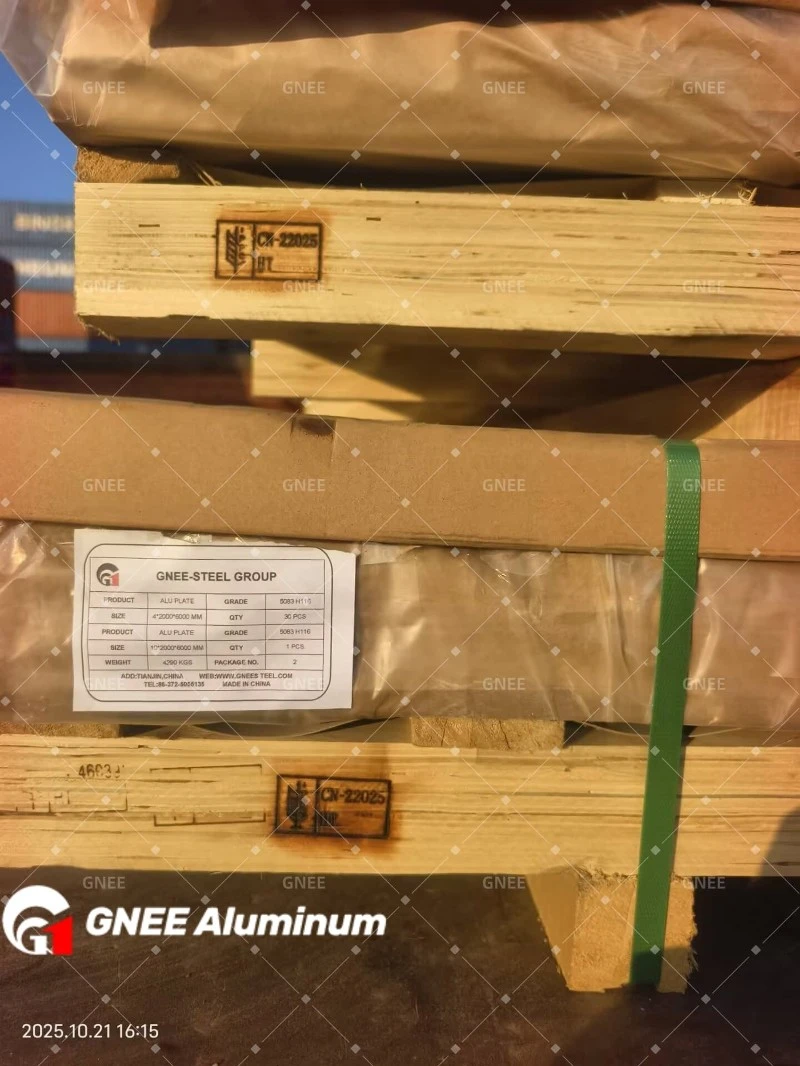

Anbalaj ekspòtasyon (mare, papye VCI, ka an bwa / palèt) pou chak Incoterms te dakò nan PO a.
Pwosesis ak sèvis fabrikasyon
Anplis bay materyèl ASTM B209, GNEE bay pwosesis en-entèn ak patenarya pou lòd ou a rive koupe-a-dimansyon epi pare pou rasanble. Sèvis tipik:
Koupe-taye,sikilè sikilè, lazè, plasma, ak dlo koupe nan longè, lajè, ak pwofil senp sou fèy ak plak.
CNC D'- Fraisage ak vire CNC pou twou, fant, pòch, ak pati tolerans sere-masinen soti nan plak ak ba.
Pèforasyon / pwensonaj-modèl detache estanda ak koutim, louvers, ak relief sou fèy ak fèy bobin.
Chanfreinage/ebavure-chanfren kwen, awondi, ak ebavure pou manyen an sekirite ak pwòp anfòm-.
Koube-peze-koube fren ak woule fòme pou ang, chanèl, ak seksyon koube; springback matirite pou alyaj ak tanperaman.
Soude- TIG/MIG soude alyaj 5xxx ak 6xxx tankou 5083 ak 6061; Seleksyon filler ak pwosedi soude konseye pou chak aplikasyon (5083 se tipikman soude ak file 5xxx, pa 4043).
Tretman sifas yo-millfini, bwose, anodize, kouch poud, PVDF, ak elektwoforèz pou klas 1xxx / 3xxx / 5xxx / 6xxx.
Kapasite egzak -epesè maksimòm, tolerans possible, gwosè kabann/tab, epesè anodize, espesifikasyon kouch, elatriye-yo konfime kont desen ou an ak alyaj/tanperaman ki nesesè yo. Voye desen an oswa spesifikasyon epi nou pral site wout la pwosesis posib ak tan plon.
Konsènan GNEE
GNEE se yon ekspòtatè aliminyòm ki etabli nan2008, bay fèy aliminyòm, plak, bobin, papye, ba, tib, pwofil, bride, ak ekipman pou100+ peyi ak rejyon yo. Nou kenbe aksyon aliminyòm komen-espèks pou livrezon rapid, aksepte tou de gwo ak ti lòd (MOQ fleksib), ak bato nan15-30 jou. Chak lòd voye ak EN 10204 3.1 MTC, ak ekip teknik nou an ede chwazi bon alyaj ak tanperaman pou kondisyon travay ou.
Kesyon yo poze souvan
Èske ASTM B209 menm jan ak GB/T 3880?Pou alyaj kat-chif komen yo itilize amenm valè pwopriyete mekanik-- GB/T 3880 adopte ASTM B209 la UTS/sede chenn dirèkteman. Konpozisyon ak etikèt tanperaman tou aliman. Se konsa, yon MTC nan swa estanda montre nimewo fòs ki idantik pou klas tankou 3003, 5052, oswa 6061. Toujou konfime ranje egzak epesè / tanperaman an, paske tab tolerans yo diferan yon ti kras ant estanda.
Ki diferans ki genyen ant fèy ak plak nan B209?
Liy divize an se epesè:Mwens pase oswa egal a 6.35 mm (0.250 pous) se fèy; Plis pase oswa egal a 6.35 mm se plak. Plak se tipikman bay lòd nan longè espesifik ak plat; se fèy anjeneral apwovizyone nan lajè estanda oswa bobin. Opsyon alyaj ak tanperaman yo sipèpoze, men gen kèk tanperaman (egzanp, T6) ki pi komen nan plak.
Èske ASTM B209 kouvri 7075 oswa lòt alyaj ayewospasyal?
Gen kèk alyaj ki gen gwo -fòs ki parèt nan espesifikasyon ki gen rapò, men klas 2xxx/7xxx (2024, 7075, 7050, elatriye) yoLachin double -itilize ekspòtasyon-kontwole. GNEE ba yo sèlman yon lisans ki valab ak verifikasyon itilizatè fen-itilize/fen-; nou pa ekspòtasyon nan pati sanksyon oswa destinasyon. Site klas sa yo sèlman apre otorizasyon konfòmite.
Kouman pou mwen li yon tanperaman B209 tankou H32 oswa T6?
Premye lèt la se pwosesis la:O= rkwit,H= souch-di,T= chalè-trete. Chif yo montre degre/etap - H32 se souch -di, epi estabilize nan 1/4 difisil; T6 se chalè solisyon -trete ak atifisyèlman aje. Tanperaman pi rèd (pi wo chif) vle di pi wo fòs men pi ba duktilite.
ASTM B209 se yon estanda ASTM entènasyonal pibliye; figi pwopriyete nan paj sa a se minimòm indicative pou konparezon. Toujou konte sou EN 10204 MTC chajman an pou valè kontra.
